• Ввод готовых лекал

Не тратьте напрасно время прикрепляя лекала к поверхности дигитайзера скотчем, магнитами или другими способами.

Просто освободите немного места на вашем рабочем столе, разложите на нём лекала и идите к компьютеру. Один клик и фотокамера автоматически отправит их на ваш компьютер. Получившаяся фотография автоматически обрабатывается, процесс распознавания лекал занимает всего несколько секунд.

Несложная процедура калибровки проводится только один раз, когда Вы впервые устанавливаете систему. Максимальная погрешность отклонения линии при вводе составляет менее 0,7 мм.

• Проверка и редактирование

Функция обхода контура поможет быстро и легко просмотреть полученные результаты. Измерьте отрезки или участки периметра, проверьте и откорректируйте внутренние элементы или форму кривых, если необходимо. Добавьте или удалите любые элементы, введите имя детали и другую информацию в одном окне. Готово!

Функции масштабирования и навигации вместе со специальной лупой делают Вашу работу максимально простой и эффективной.

• Сохранение лекал

Сохраните лекала непосредственно в родном формате вашей системы САПР. Не имеет значения в какой САПР Вы работаете, фотодигитайзер наверняка совместим с ней. Система запомнит параметры сохранения (путь сохранения, формат и т.д.). Так что вы можете снова и снова сохранять лекала прямо в вашу систему САПР всего одним кликом.

Какие элементы лекал распознаются автоматически?

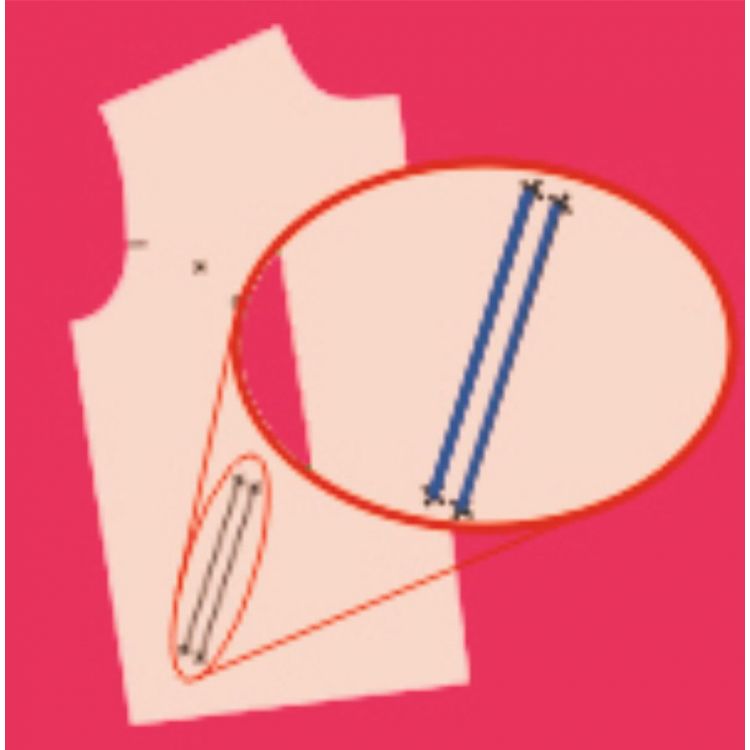

Фотодигитайзер может автоматически выделять контур лекала, с высокой точностью преобразуя линии в кривые Безье, определять углы и отмечать их контрольными точками, распознавать различные типы надсечек (нарисованные или вырезанные), внутренние точки и внутренние линии.

По умолчанию самая длинная и наиболее близко расположенная к центру лекала линия, найденная на детали, определяется как долевая.

В процессе создания ручных лекал (или при подготовке их к вводу), нужно соблюдать некоторые простые правила маркировки внутренних элементов. Это позволит избежать ручной корректировки лекал после ввода.
